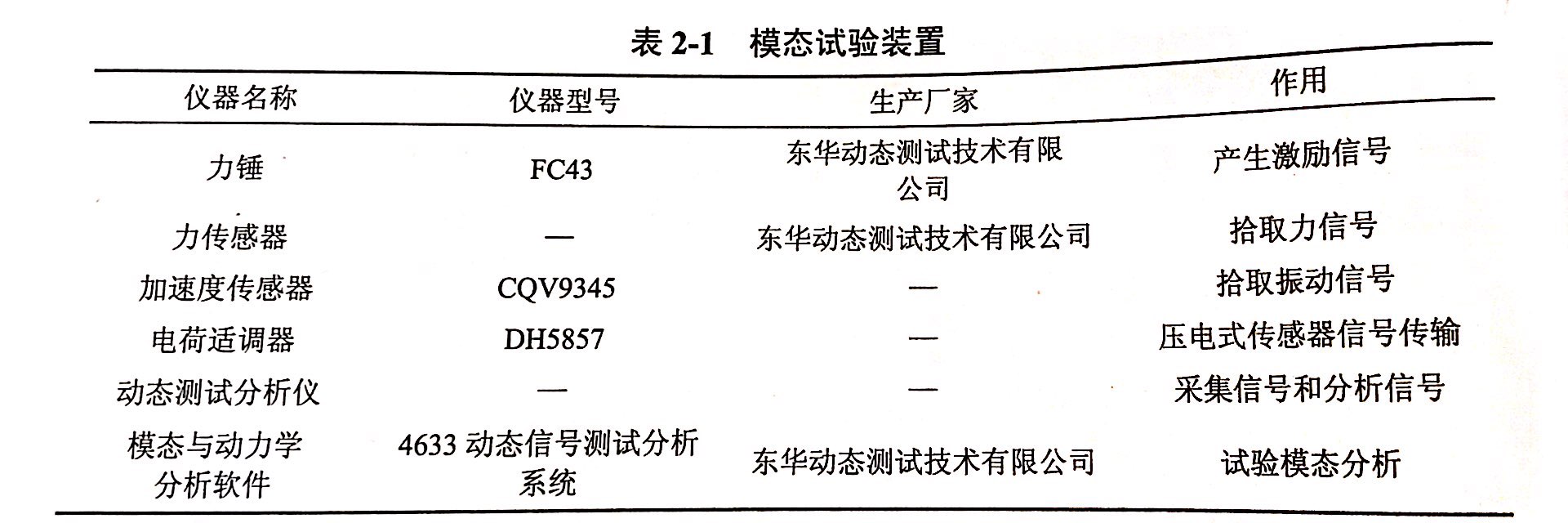

本試驗采用每組六個金剛石鋸片，對三組直徑為三百五/四百/五百齒數分別為24/26的金剛石鋸片進行模態試驗。

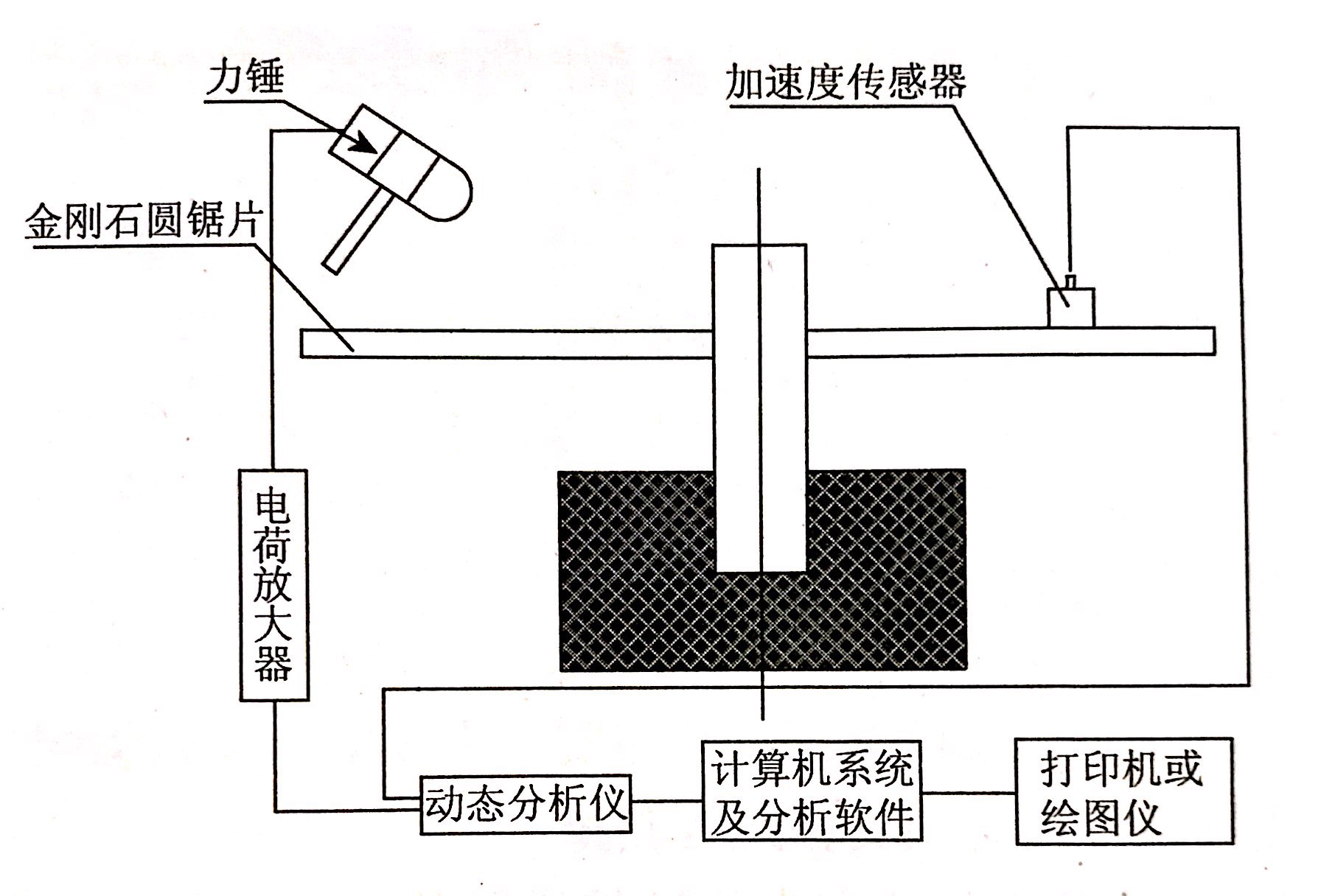

  由力錘敲擊金剛石鋸片產生激勵，加速度傳感器采集金剛石圓鋸片振動信號，將機械量轉化為電荷量，經經電荷放大器放大以電壓形式輸出。再通過動態測試儀采集信號，傳輸?shù)接?jì)算機上，由模態軟件進行分析。(金剛石鋸片單點激振力錘與錘頭的選取請參考本文)

  本試驗需要采用DHDAS信號測試分析試驗而且具有模態分析功能的軟件，需要精確地顯示鋸片的動態特性，如鋸片固有頻率、模模態振型、模型阻尼等動態特性。
